上海電器儀表三廠儀器儀表行業的36個專業術語和11個常用術語

儀表工在生產過程中會對儀器儀表進行日常維護和故障處理，那么就要求自身涉及的知識面十分廣泛，其中儀器儀表行業的術語大家都知道多少呢？下面儀控君就為大家整理了36個專業術語和11個常用術語，趕緊來瞧瞧你是否都了解吧！

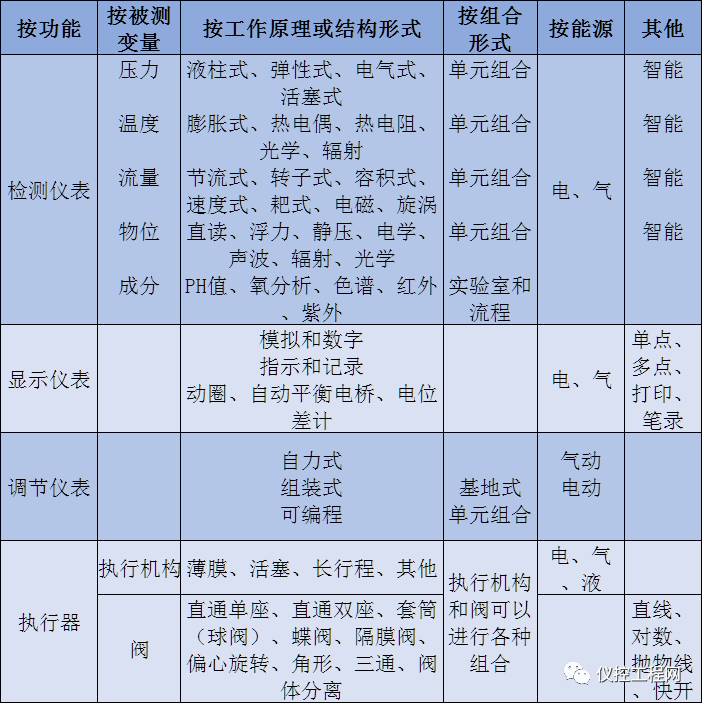

檢測與過程控制儀表最通用的分類，是按儀表在測量與控制系統中的作用進行劃分，一般分為檢測儀表、顯示儀表、調節（控制）儀表和執行器4大類。

1.范圍 range

由上、下限所限定的一個量的區間。

注："范圍"通常加修飾語。例如：測量范圍，標度范圍。它可適用于被測量或工作條件等。

2.測量范圍 measuring range

按規定準(精)確度進行測量的被測量的范圍。

測量范圍下限值 measuring range lower limit

按規定準(精)確度進行測量的被測量的最小值。

測量范圍上限值 measuring range higher limit

按規定準(精)確度進行測量的被測量的**值。

3.量程 span

范圍上限值與下限值的代數差。例如：范圍為-20℃至100℃時，量程為120℃。

4.性能特性 performance characteristic

確定儀器儀表功能和能力的有關參數及其定量的表述。

參比性能特性 reference performance characteristic

在參比工作條件下達到的性能特性。

5.線性標度 linear scale

標度中各分格間距與對應的分格值呈常數比例關系的標度。

注：標度分格間距為常數的線性標度稱為規則標度。

6.非線性標度 nonlinear scale

標度中各標度分格間距與對應的分格值呈非常數比例關系的標度。

注：某些非線性標度有專門的名稱，例如對數標度、平方律標度。

7.抑零標度 suppressed-zero scale

標度范圍內不包含與被測量零值相對應的標度值的標度。例如：醫用溫度計的標度。

8.擴展標度 expanded scale

標度范圍內，不成比例的擴展部分占了大部分標度長度的標度。

9.標度 scale

構成指示裝置一部分的一組有序的標度標記以及所有有關的數字。

10.標度范圍 scale range

由標度始點值和終點值所限度的范圍。

11.標度標記 scale mark

指示裝置上對應于一個或多個確定的被測量值的標度線或其它標記。

注：對于數字示值，數字本身等效于標度標記。

12.零[標度]標記 zero scale mark

同義詞：零標度線。

標度盤(板)上標有"零"數字的標度標記或標度線。

13.標度分格 scale division

任何兩個相鄰標度標記之間的標度部分。

14.標度分格值 value of scale division

又稱格值。

標度中對應兩相鄰標度標記的被測量值之差。

15、標度分格間距 scale spacing

沿著表示標度長度的同一線段上所測得的任何兩個相鄰標度標記中心線之間的距離。

16.標度長度 scale length

在給定的標度上，通過所有最短標記中點的線段在始末標度標記之間的長度。

注：此線段可以是實在的或假想的曲線或直線。

17.標度始點值 minimum scale value

標度始點標記所對應的被測量值。

18.標度終點值 maximum scale value

標度終點標記所對應的被測量值。

19.標度數字 scale numbering

標在標度上的整組數字，它對應于標度標記所確定的被測量值，或只表示標度標記的數字順序。

20.測量儀器儀表的零位 zero of a measuring instrument

當測量儀器儀表工作所需的任何輔助能源都接通和被測量值為零時，儀器儀表的直接示值。

①在測量儀器儀表使用輔助電源的情況下，此術語通常稱為"電零位"。

②當儀器儀表的任何輔助能源都切斷而未工作時，經常采用"機械零位"這個術語。

21.儀器儀表常數 instrument constant

為求得測量儀器儀表的示值，必須對直接示值相乘的一個系數。

注：當直接示值等于被測量值時，測量儀器儀表的常數為1。

22.特性曲線 characteristic curve

表明儀器儀表輸出量穩態值與一個輸入量之間(其它輸入量均保持為規定的恒定值)函數關系的曲線。

23.在規定特性曲線 specified characteristic curve

在規定條件下，表明儀器儀表應有的輸出量穩態值與一個輸入量之間函數關系的曲線。

24.調整 adjustment

為使儀器儀表處于正常工作狀態和消除偏差以適合于使用所進行的操作。

用戶調整 user adjustment

允許用戶進行的調整。

25.校準 calibration

在規定條件下，為確立測量儀器儀表或測量系統的示值或?qū)嵨锪烤咚w現的值與被測量相對應的已知值之間關系的操作。

26.校準曲線 calibration curve

在規定條件下，表示被測量值與儀器儀表實際測得值之間關系的曲線。

27.校準循環 calibration cycle

儀器儀表校準范圍極限間的上行校準曲線和下行校準曲線的組合。

28.校準表格 calibration table

表示校準曲線的數據表格形式。

29.溯源性 traceability

測量結果可以通過連續的比較鏈將其與適當?shù)臉藴势?通常是國際標準器或國家標準器)聯系起來的一種特性。

30.靈敏度 sensitivity

儀器儀表的輸出變化值除以相應的輸入變化值。

31.準(精)確度 accuracy

儀器儀表的示值與被測量[約定]真值的一致程度。

32.準(精)確度等級 accuracy class

儀器儀表按準(精)確度高低分成的等級。

33.誤差極限 limits of error

同義詞：**允許誤差 maximum permissible error

由標準、技術規范等所規定的儀器儀表誤差的極限。

34.基本誤差 intrinsic error

又稱固有誤差。

在參比條件下儀器儀表的示值誤差。

35.一致性 conformity

標準曲線與規定特性曲線(例如：直線、對數曲線、拋物線等)的一致程度。

注：一致性分為獨立一致性、端基一致性和案基一致性。當僅稱一致性時，是指獨立一致性。

36.獨立一致性 independent conformity

通過調整將校準曲線接近規定特性曲線，使**偏差為最小時的一致程度。

指檢測系統或控制系統中，直接與工藝介質接觸的點。如壓力檢測系統中的取壓點，溫度檢測系統中的熱電偶、熱電阻安裝點等。一次點可以在工藝管道上，也可以在工藝設備上。

通常指安裝在一次點上的儀表加工件，如壓力檢測系統中的取‘壓短節、測溫系統中的溫度計凸臺等。

指安裝在一次部件上的閥門，如與取壓短節相連的壓力檢測系統的閥門，與孔板正、負壓室引出管相連的閥門等。

指安裝在現場且與工藝介質相接觸的元件，如熱電偶、熱電阻等。

現場儀表的一種，指安裝在現場且直接與工藝介質相接觸的儀表，如彈簧管壓力表、雙金屬溫度計、差壓變送器等。

指儀表示值信號不直接與來自工藝介質接觸的各類儀表的總稱。二次儀表的輸入信號通常為變送器變換的標準信號。二次儀表　

接受的標準信號一般有三種：氣動信號;II型電動單元組合儀表信號，;HI型電動單元組合儀表信號。

指安裝在現場的儀表的總稱，包括所有一次儀表，也包括安裝在現場的二次儀表。

指儀表現場安裝結束后，控制室配管配線完成而且通過校驗后，對整個檢測回路或自動控制系統的檢驗，也是儀表交付正式使用前的一次全面校驗。其校驗方法通常是在檢測環節加一信號，然后仔細觀察組成系統的每臺儀表是否工作在誤差允許范圍內。如果超出誤差允許范圍，又找不出原因，就要對組成系統的全部儀表重新調試。

指全部用于儀表安裝的金屬、塑料機械加工件的總稱，在儀表安裝中占有特殊地位。

指用過程檢測和控制系統設計符號來描述生產過程自動化內容的圖紙。它詳細地標出儀表的安裝位置，是確定一次點的重要圖紙，是自控方案和自動化水平的全面體現，也是自控設計的依據，并供施工安裝和生產操作時參考。
