一體化溫度變送器

一體化溫度變送器一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。

　　熱電阻溫度變送器是由基準單元、R/V 轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫熱電阻信號轉換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經 V/I轉換電路后輸出一個與被測溫度成線性關系的 4～20mA的恒流信號。

　　熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為 4～20mA電流輸出信號。

　　為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。

　　當熱電偶斷絲或接解不良時，變送器會輸出**值（28mA）以使儀表切斷電源。

　　一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。

一體化溫度變送器的輸出為統一的 4～20mA 信號；可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量儀表。

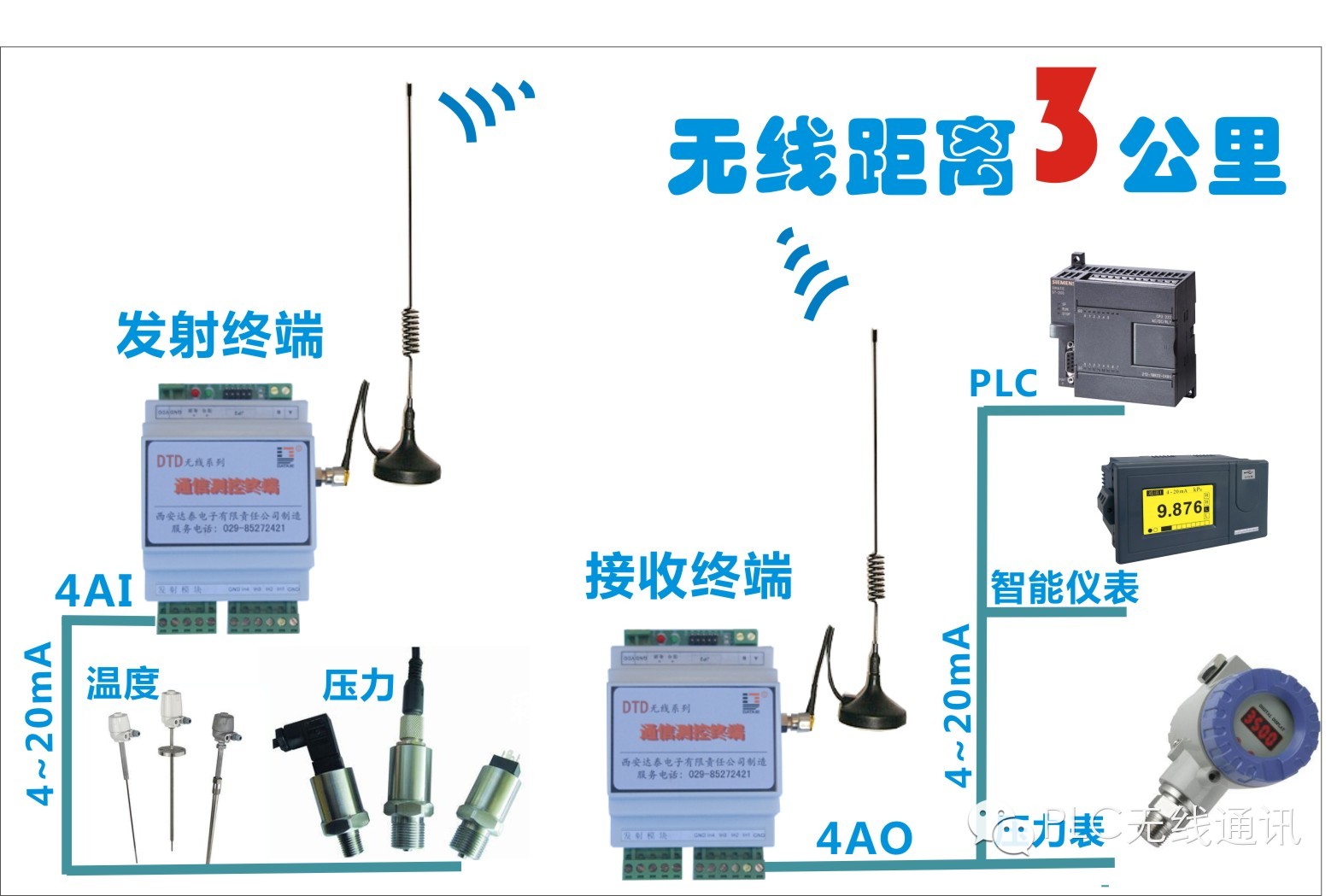

無線溫度變送器也就是無線信號傳輸器DTD110F，可以采集工業現場的變送器輸出的標準4~20mA電流信號并通過無線方式傳送，遠端同時輸出4~20mA電流信號。無線可靠傳輸距離可達3公里以上。解決了有線方案施工繁瑣、設備后期維護成本高的難題。與傳感器、變送器、PLC、DCS、變頻器、智能儀表等配套使用。不需要編寫程序，不需要布線，一般電工就可以調試使用。

傳感器和變送器在儀器、儀表和工業自動化領域中起著舉足輕重的作用。與傳感器不同，變送器除了能將非電量轉換成可測量的電量外，一般還具有一定的放大作用。
